معرّفی دستگاه:

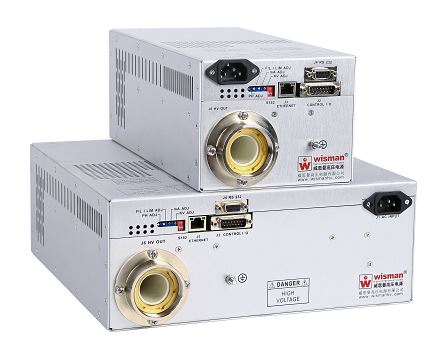

ژنراتور ولتاژ بالا (High Voltage) برند Wisman سری XRD جهت کار با انواع تیوبهای شرکتهای مختلف طراحی گردیده و این سری از محصولات ژنراتور XRD ولتاژی بین 20kv تا 160kv و توانی بین 300وات تا 1200 وات دارد. همچنین این محصول دامنه ولتاژ ورودی وسیعی را پوشش می دهد.

Analyse System:

از این سیستم به عنوان آنالیز و تحلیل در دستگاههای آنالیز مواد استفاده می گردد.این سیستم قابلیت نشر High Voltage به صورت منفی و مثبت دارد. در صورت استفاد از ولتاژ منفی، آند تیوب به زیمن مدار و کاتد تیوب (فیلامنت) همزمان به خروجی High Voltage و خروجی فیلامنت متصل می شود.

ضمناً در صورت استفاده از پلاریتۀ خروجی در صورتی که ولتاژ خروجی مثبت باشد آند تیوب به خروجی HighVoltage و فیلامنت (کاتد تیوب) به صورت مستقل درایو می شود.

این سری از ژنراتورهای XRD به واسطۀ پردازندۀ DSP نصب شده بر روی آنها از پایداری بسیار خوبی در زمینۀ کنترل جریان برخوردار می باشد.

نمونۀ کاربردها:

1- دسته بندی در صنعت پلاستیک (Plastic Sorting)    2- بازرسی غیر مخرّب    3- آنالیز مواد معدنی به روشهای فلورسانس ایکس ری (XRF) و پراش اشعه ایکس (XRD)       4-طیف نگاری موج پراکنده



ولتاژ ورودی 220 ولت
ولتاژ خروجی 75کیلو ولت
جریان 12 میلی آمپر
ریپل خروجی

0.01%RMS
توان دستگاه 900 وات



شرح تعمیر انجام گرفته:

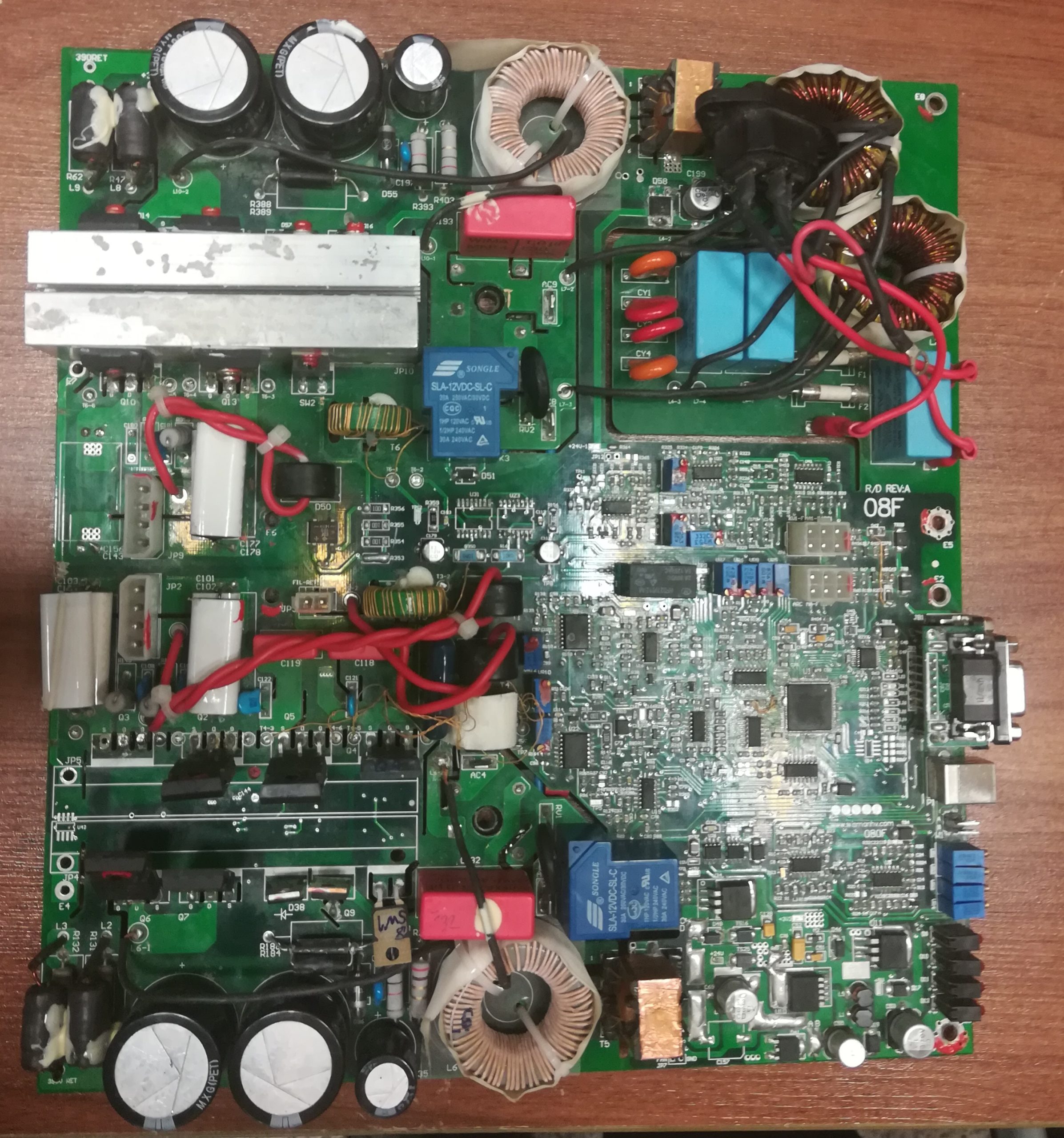

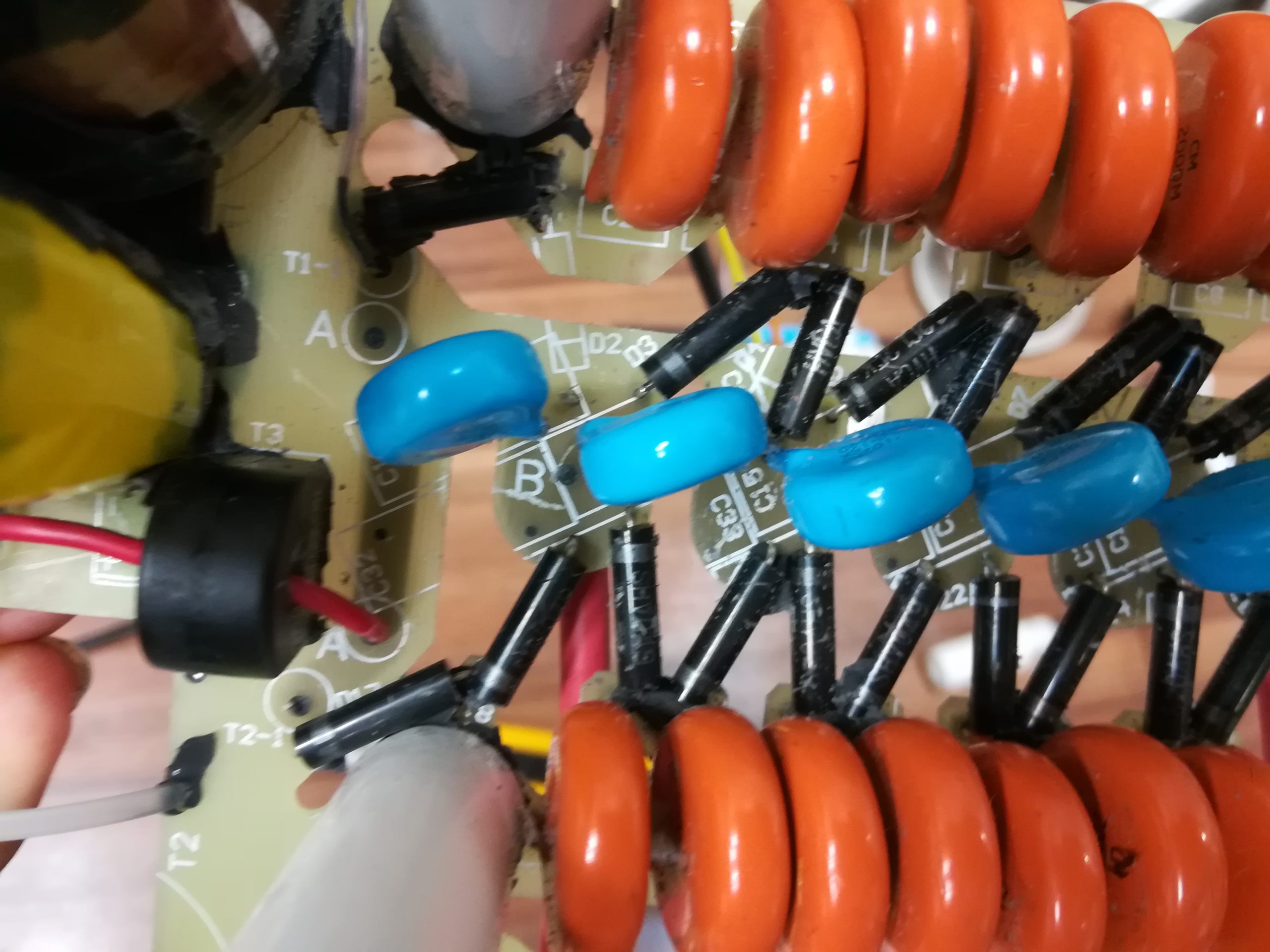

ژنراتور فوق متعلّق به یک دستگاه آنالیز XRD می باشد که عیب عدم تأمین High Voltage تیوب اشعه ایکس مراجعه گردید. بعد از بررسیهای فنّی عیب مدار در قسمت Multiplier MotherBoard تشخیص داده شد و رفع عیب گردید.
