فرایند Casting جهت تولید فیلم و ورق از پلاستیک ها : (Film Casting)

فرایند Casting کستینگ یک فرایند شکل دهی پلاستیک ها به منظور تولید فیلم (film) که دارای ضخامت کمتر از 0/25 میلیمتر می باشد یا ورق های پلیمری (sheet) از طریق ذوب کردن مواد مورد نظر و عبور از یک دای تخت slit die و در نتیجه تثبیت و خنک سازی در بین چند غلتک می باشد.

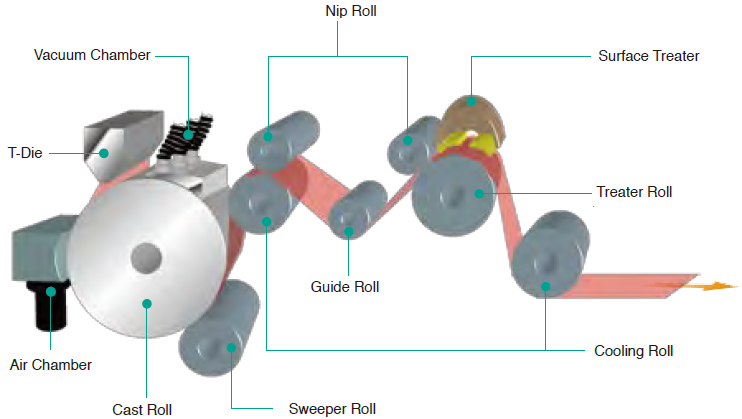

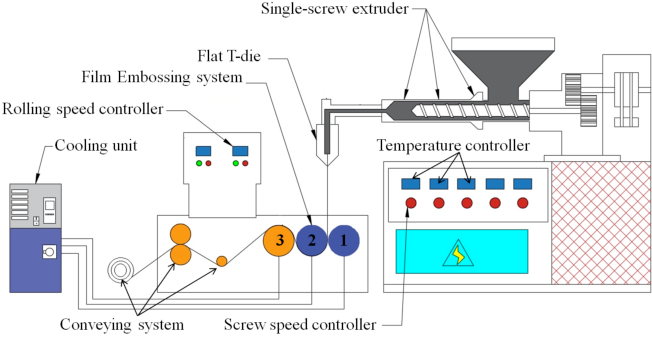

در شکل زیر نمای کلی یک فرایند Casting مشاهده می شود.



ابتدا مواد پلیمری در یک میکسر مخلوط شده و یا موادخالص از طریق یک قیف وارد دستگاه اکسترودر می شوند. در اکسترودر مواد بر اثر حرارت و تنش های برشی اعمالی به آن ها، ذوب شده و  به جلو حرکت می کنند.



معمولا اکسترودر دستگاه casting یک اکسترودر تک مارپیچ می باشد. مواد از طریق مارپیچ به جلو هُل داده شده و به دای می رسند. مواد،توسّط فشار ایجاد شده توسط دستگاه به داخل دای هدایت می شوند و پس از طی کردن عمق دای از آن حارج خواهند شد. دای در واقع نقش یک قالب را ایفا می کند وظیفه اصلی شکل دهی بر عهده دای می باشد.

دای استفاده شده در این فرآیند شکل دهی، دای اسلیت slit die یا تخت می باشد که مواد با خروج از آنها به شکل تخت (ورق یا فیلم) خارج خواهند شد





خنک سازی فیلم و ورق پلیمری در فرایند کستینگ توسط چند عامل و چند روش انجام می شود. فیلم خارج شده از دای می تواند در تماس با غلتک هایی با دمای پایین قرار گیرد تا عملیات خنک سازی بر روی آن ها انجام گیرد. قبل از تماس با این غلتک ها که به آن ها chill rolls یا cooling rolls می گویند، در تماس با هوای محیط قرار گرفته است و هوای محیط نیز باعث خنک سازی آن ها می گردد.

برای تماس بهتر فیلم یا ورق تولیدی با غلتک های خنک کننده، از روش هایی مانند air knife یا vacuum box استفاده می شود.

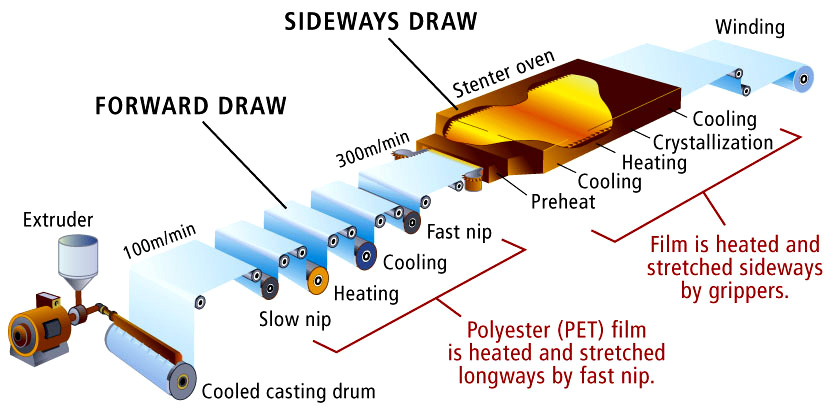

فیلم یا ورق پس از خنک سازی در هوای محیط و با استفاده از غلتک های خنک کننده بسته به نوع دستگاه کستینگ و طراحی آن ممکن است از میان چند رول راهنما و تنظیم کننده ضخامت و یا غلتک های کشنده عبور میکنند. در برخی موارد برای بالا بردن خواص استحکام کششی و … از غلتک های متحرکی استفاده می شود که با اعمال کشش در فیلم و ورق سبب بهبود برخی خواص آن میشوند.



در نهایت فیلم و ورق توسط یک جمع کننده یا winder جمع شده و یا توسط دستگاه های برش به صورت صفحه با ابعاد مشخص برش داده می شوند تا آماده مصرف نهایی شوند.



تعمیر دستگاه Cast Film طرح Collin :

این دستگاه با عیب عدم حرکت نقّاله گزارش گردید. با بررسیهای صورت گرفته، اشکال در سیستم درایور مرکزی مشاهده شد. در نهایت با تعویض قطعات معیوب و جایگزینی با قطعات ارجینال، این دستگاه رفع عیب گردید.

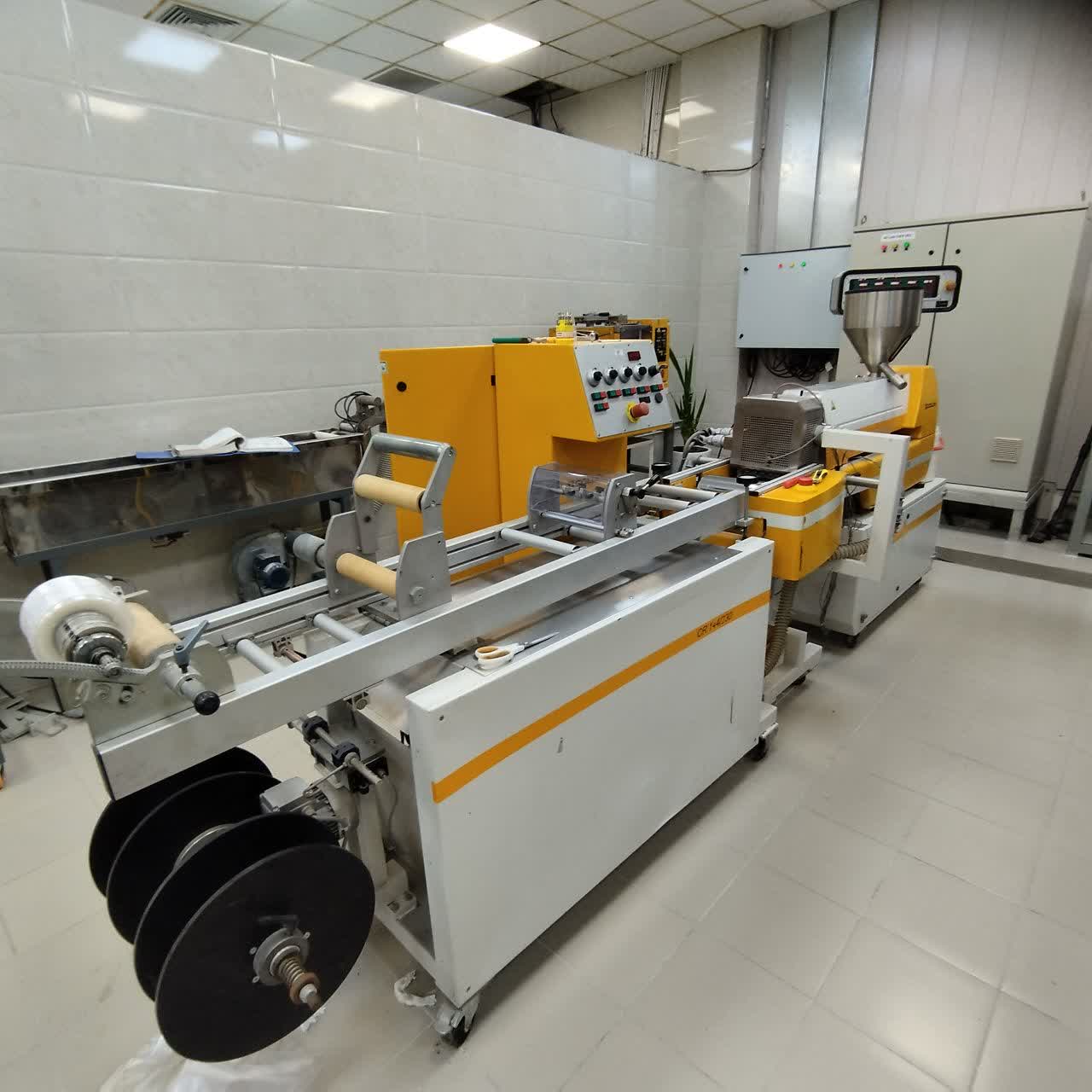

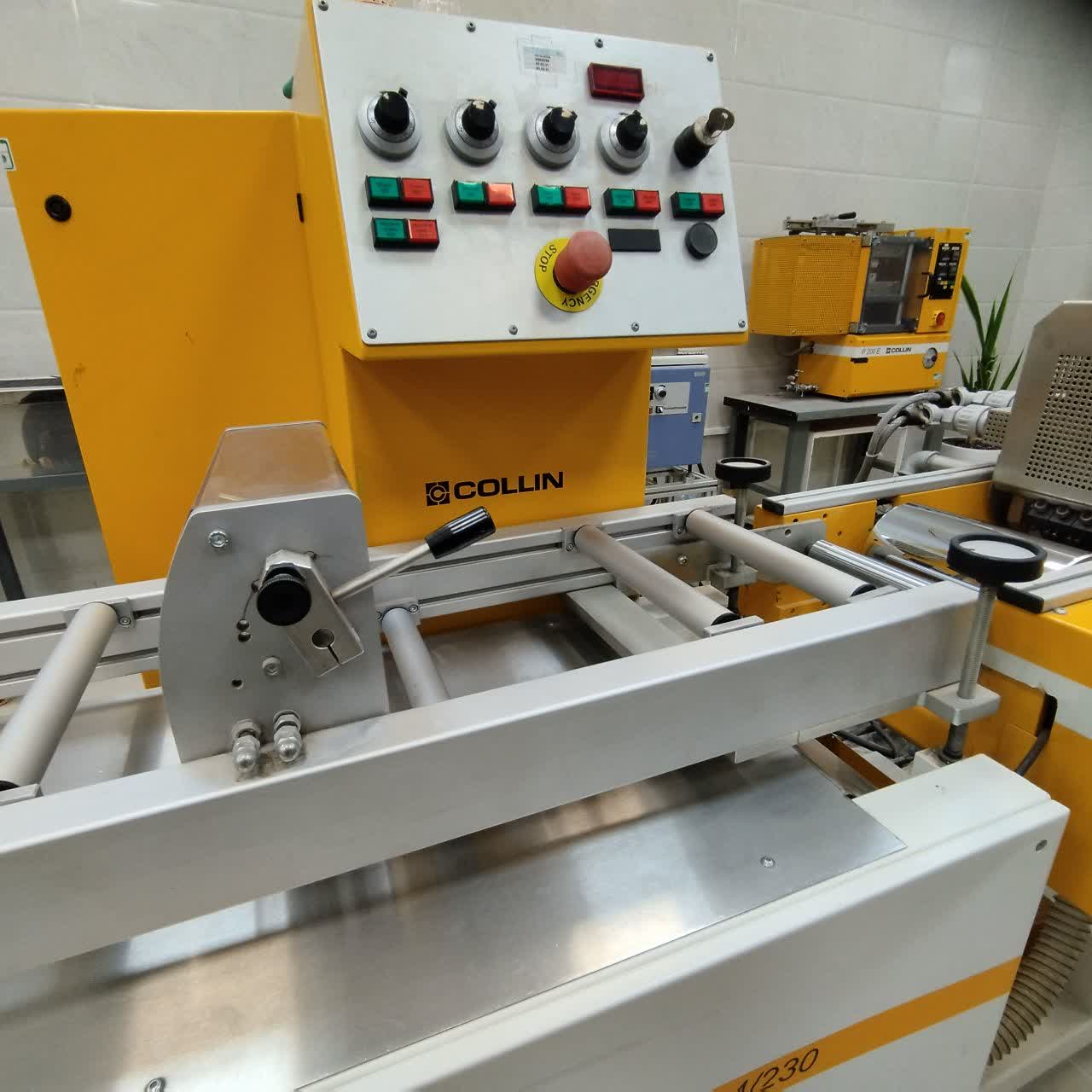

نمای جانبی دستگاه

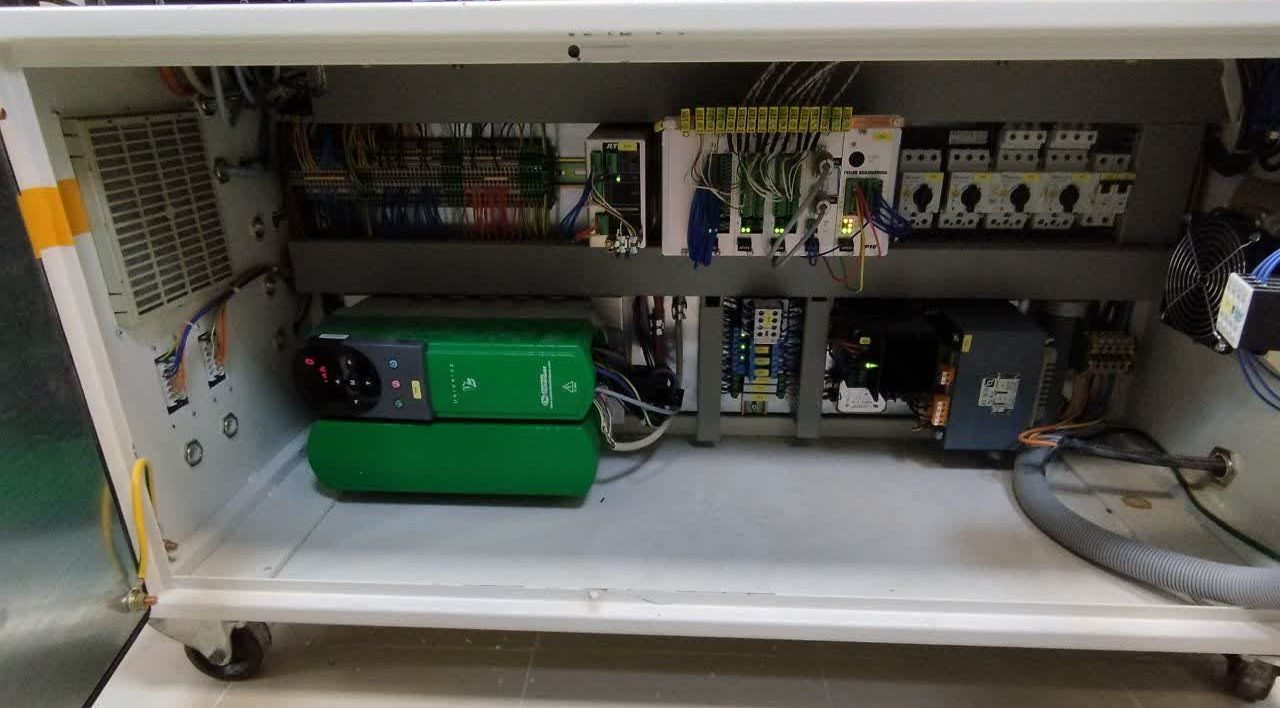

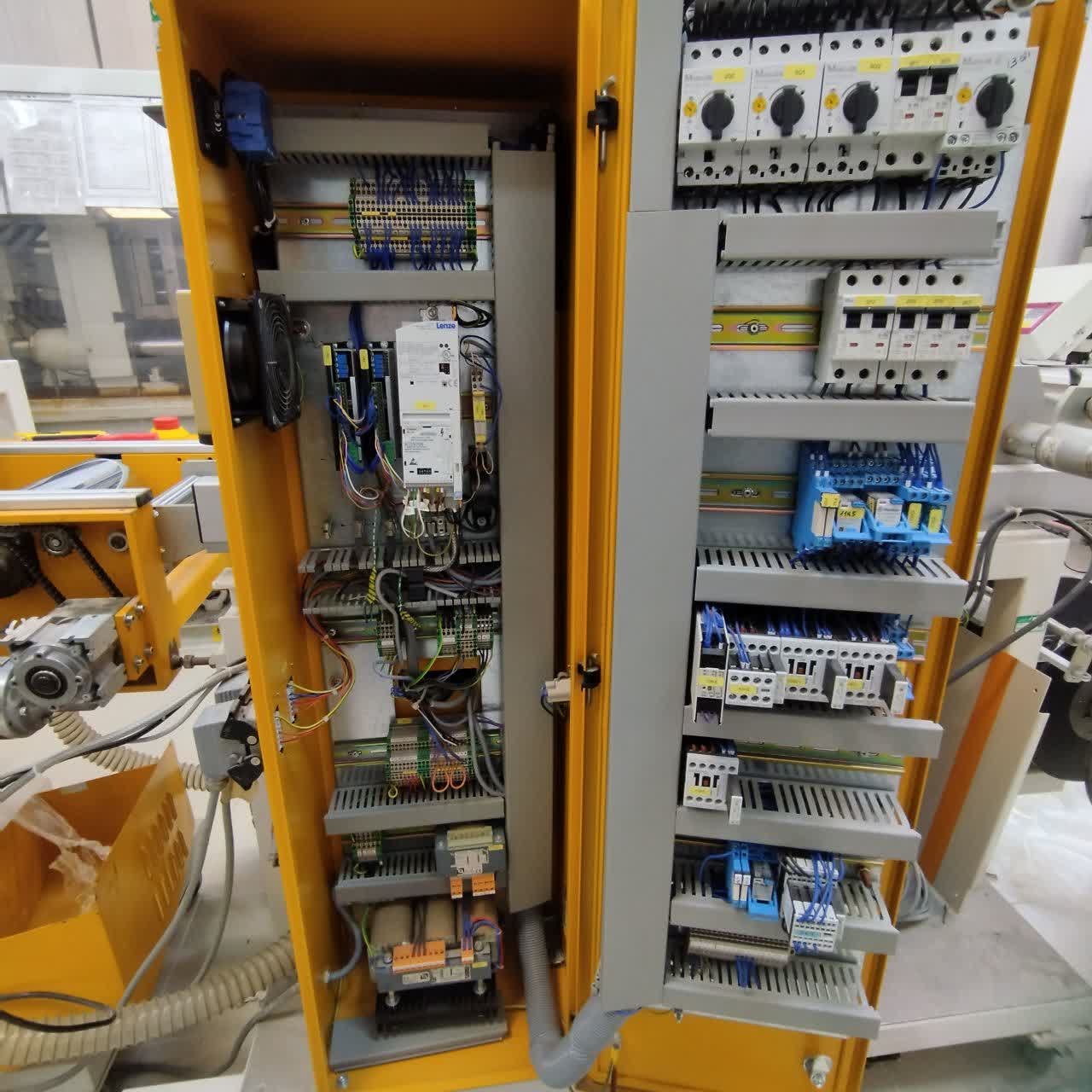

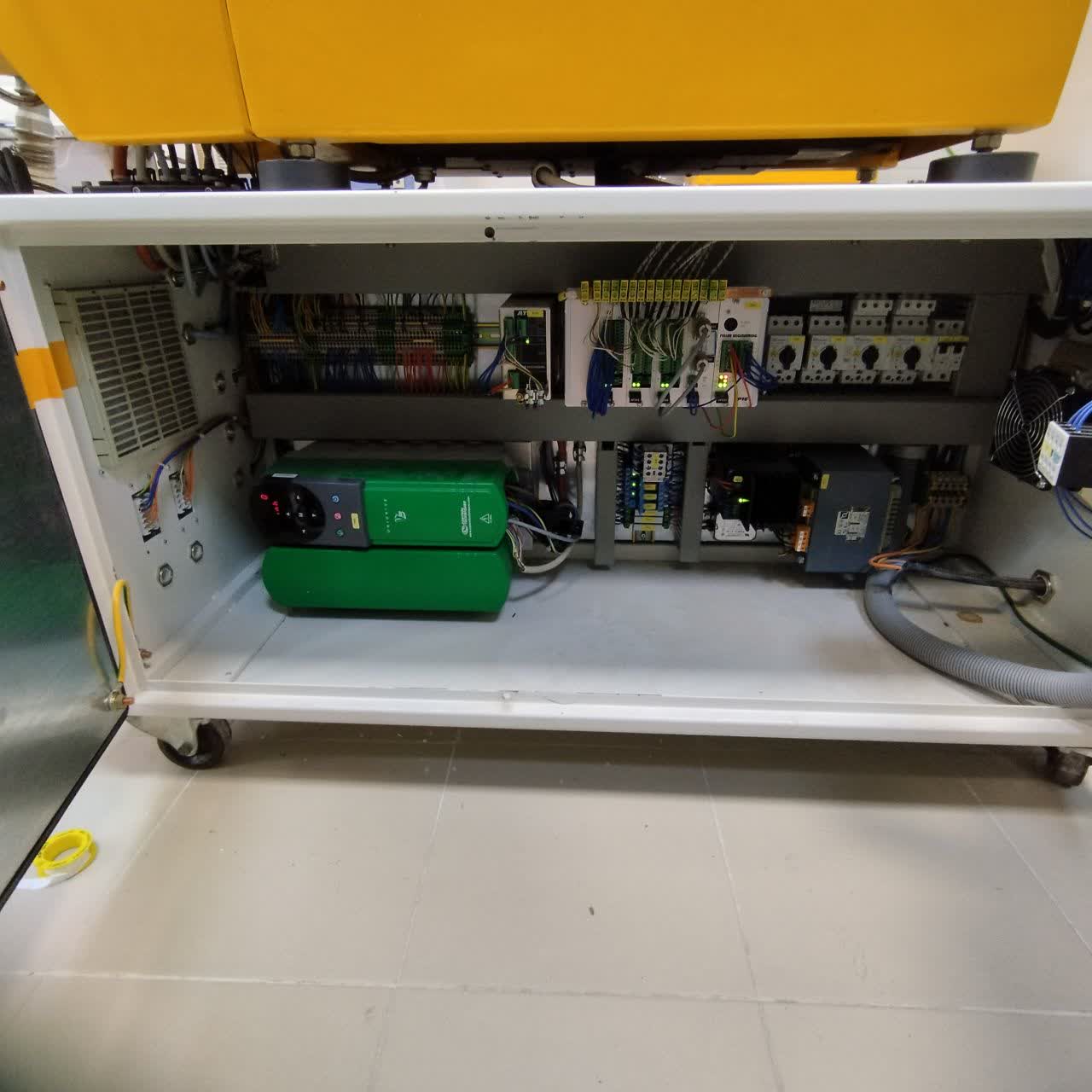

نمای داخلی دستگاه
